儲能是能源轉型的關鍵技術，儲能技術能解決可再生能源并網時的電能出力、轉換、運輸及管理難題。如下圖1所示在電網低谷期充電、高峰期放電，保障用電質量，實現峰谷套利，還能在電力癱瘓時應急供電。因此，近年來在政策支持、技術進步和市場需求的推動下，儲能行業發展迅速。

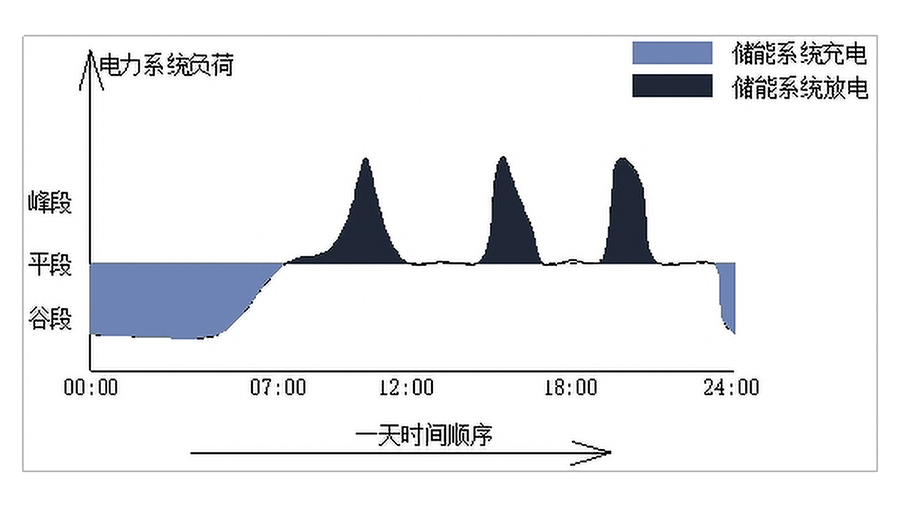

圖 1工商儲的削峰填谷示意圖
儲能技術的應用場景之一是工商企業部署的分布式儲能解決方案（簡稱工商儲）。如圖2所示，工商儲往往通過一體柜設計，將所有功能模塊集成為一站式解決方案。其中，液冷機組能確保電池在最佳溫度下運行，預防電池控溫失效或者不當引發的安全事故，是工商儲不可或缺的一部分。這意味著，新型儲能行業的發展必將促進液冷溫控產品市場需求的增長。

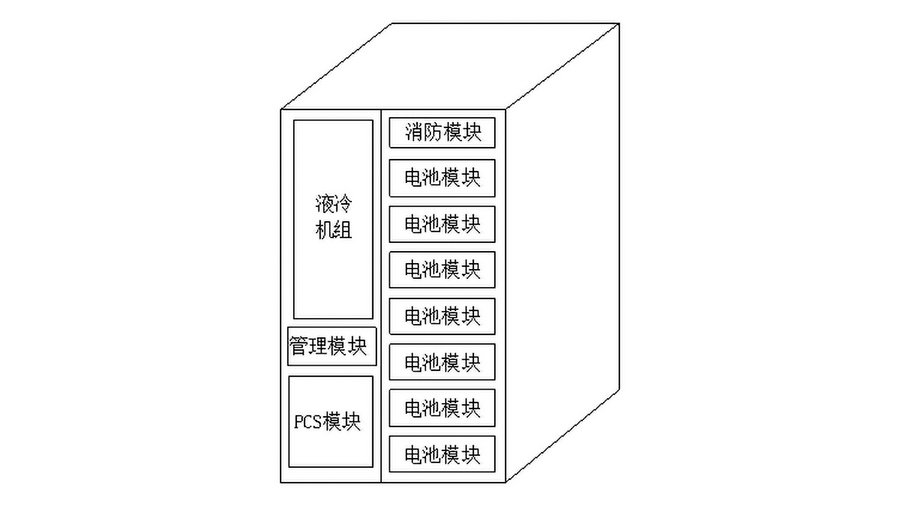

圖 2工商儲一體柜的結構示意圖

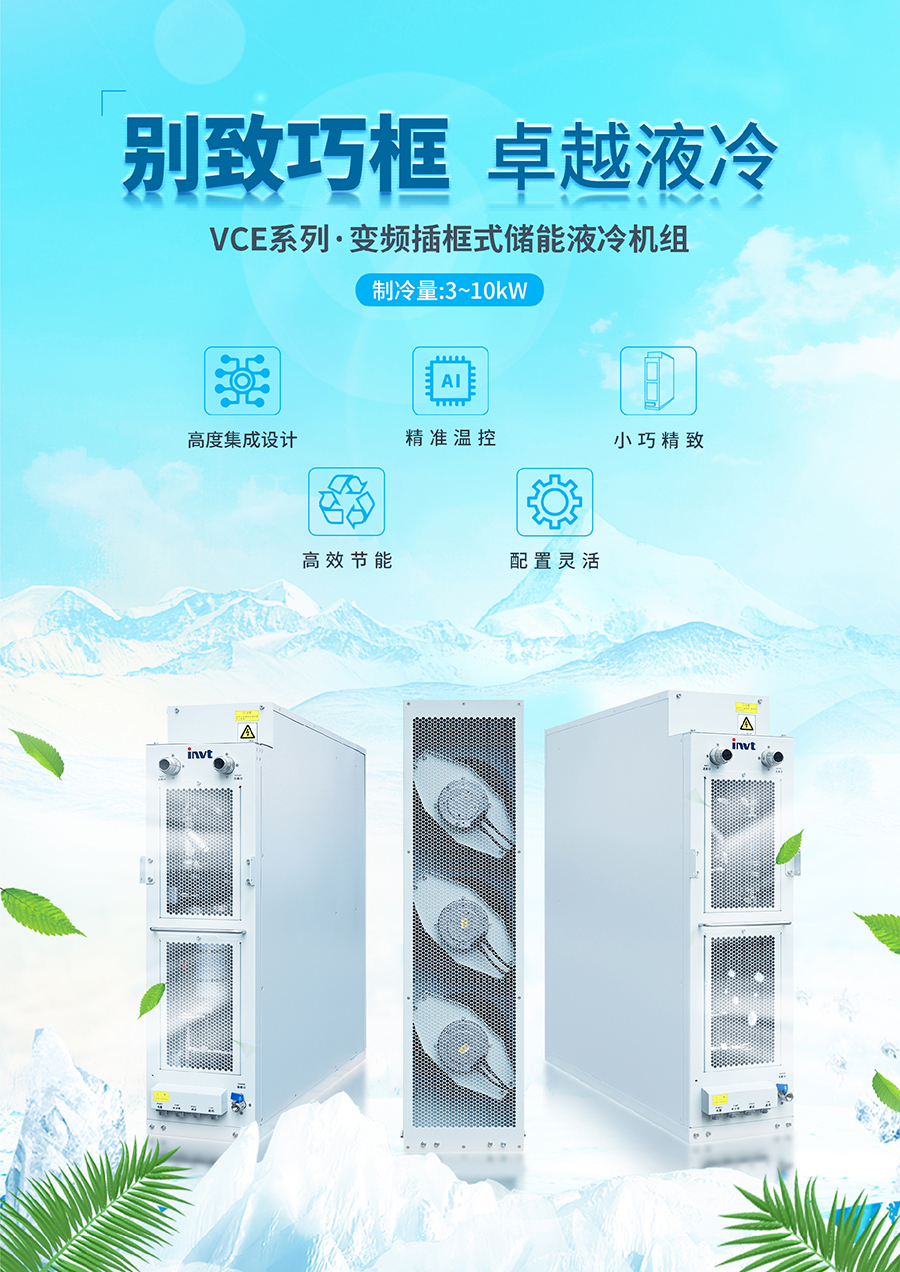

為此，英威騰推出了VCE變頻插框式儲能液冷機組新品系列，旨在豐富現有儲能液冷產品，把握市場機遇，滿足工商業儲能的迫切需求。
英威騰VCE變頻插框液冷機組，主要面向工商業儲能一體柜、儲能集裝箱等應用場所，是專為電化學儲能電池提供電芯溫度控制或溫度維持的冷水機組。其工作原理是通過液體循環來傳遞熱量，以達到冷卻或加熱的目的。如下圖4所示，其工作流程包含：
1、制冷劑循環（即制冷劑在蒸發器中吸收載冷劑的熱量，并通過冷凝器和風機將熱量排到環境中的過程）；
2、載冷劑循環（與制冷劑換熱后的低溫載冷劑在循環水泵作用下流向電池散熱器，將電池?zé)崃繋ё叩倪^程）。

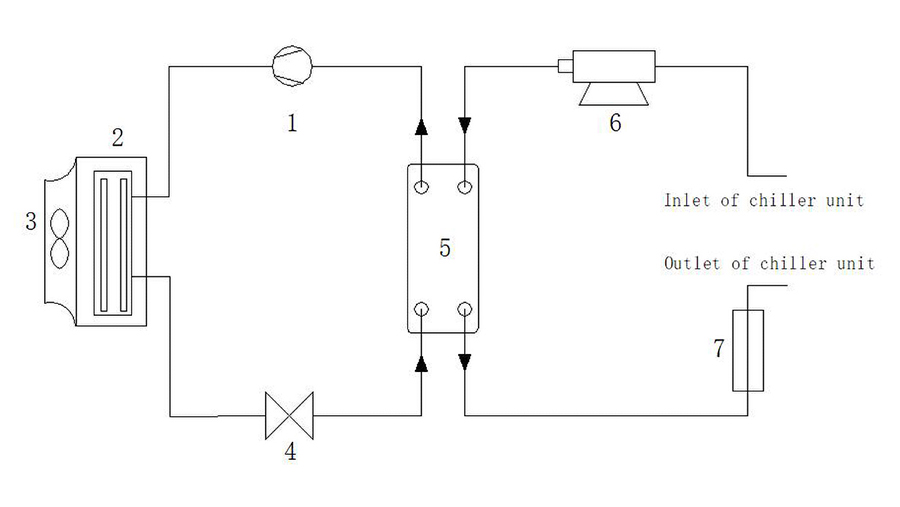

1-壓縮機；2-冷凝器；3-風機；4-電子膨脹閥；5-蒸發器；6-循環水泵；7-過濾器
圖 4液冷機組系統原理圖
基于工商儲的應用特點，英威騰插框液冷機組采用一體式設計，結構小巧，可滿足主流工商儲一體柜的安裝要求。系列機型覆蓋了4個冷量段，分別是3kW、5kW、8kW、10kW，與主流工商儲的負載功率段相匹配。全系列機組采用單相三線制電源，主電源輸入以及控制信號輸入均預留航空級快接頭，滿足用戶即插即用的需求。
B.產品亮點
1、應用靈活
l 設計緊湊，占用空間小，可最大化利用空間資源。
l 預留用戶端線纜和水管快接頭，安裝便捷。
l 合理布局，關鍵器件實現可視化檢修，維護簡單。
2、智能高效
l 散熱高效，且具備自動變頻調節功能，可根據系統參數智能調節，確保節能效果。
l 一鍵開機，智能控制，可實現遠程開關機、定時開關機。
l 標配RS485接口，支持遠程監控。
l 采??速靈活的 CAN 通訊協議，最多支持64臺機組群控管理。
l 提供開放式協議，支持根據電芯溫度進行控制，并允許制冷、制熱設點獨立控制。
3、安全可靠
l 環境適應性強，能夠在廣泛的溫度范圍內（-30℃~+55℃）穩定工作。
l 運行穩定性高，能夠在超寬運行電壓范圍內（220VAC±15%）穩定工作。
l 運行可靠性高，能夠極端環境下（如雷雨天氣、高溫或者低溫環境）穩定工作。
l 防水等級高，機身IPX5防水等級，并且使用航空級電源快接頭。
l 通過全面、嚴苛的測試，保證產品質量可靠和性能穩定。
l 具備多項故障和運行指標異常等自檢功能、自調節和告警輸出功能。
4、豐富選件及更多客制化方案
l 支持選配SNMP卡、7寸智能彩屏、自動補液工裝。
l 標準機為R410A/R134a制冷劑，支持定制其他制冷劑方案。
l 標準機為上前出管，支持客制化接管和出管方式。
l 默認為供水溫度控制，可選回水溫度控制或電芯溫度控制。
l 支持針對高濕高鹽地區定制高度防腐蝕機組。
l 支持根據現場水循環阻力，選配更高揚程水泵。
注：以上僅為常見方案內容，其它定制化方案需求請聯系技術部門進行確認。
英威騰變頻插框式液冷機組緊跟電化學儲能市場的發展趨勢，創新設計，追求品質卓越，致力于為工商業分布式儲能項目提供更加高效、節能、安全可靠的電池溫控解決方案。
